ドラム磁選機BOXタイプ Drum type magnetism sorter in box

製品説明 Product explanation

  • 永磁ドラム型磁選機

    マグネットドラム搭載型
    乾式での粉体・粒体の磁選を高速選別する機械です
    当社は磁選機の専門メーカーです

    ドラム選別機の仕様:
    ●品名 ドラム型磁選機(高速選別)
    ●品番 ADSシリーズ
    ●本体 SS/SUS-BOX SUSパイプ-ドラム仕様
    ●用途 乾式中の粉体・粒体用・溶融スラグ等
    ●方式 鉄片などの高速自動排出

    特 徴:
    ●小型ながら大容量の処理量 ADS-600B-DDの参考能力は50m3/h
    ●簡単ダンパー調整が可能
    ●破砕処理の後工程に効果的です
    ○拡大写真へ

内部ドラムの説明

上記ドラム磁選機BOXタイプの内蔵ドラム単体のみの販売も致します。詳しくは商品情報→永磁ドラム単体表を参考にして下さい。
  • 固定部分拡大
    シャフトの穴は
    マグネットの角度調整用です

  • 内蔵ドラム全体

  • 駆動部分拡大

寸法・概観(単位mm) A size and a general view(Unit mm)

センター軸固定で回りのSUSパイプが回転します。
表面磁束密度1,000Gと2,500Gと3,500Gが有ります
溶融スラグなどの選別に適します
外部駆動ギヤモーターでチエン駆動が一般的です
ADSシリーズ寸法表(単位mm)
型 式 処理量(Flow) 外形寸法(Dimension) ドラム(Drum) 駆動モータ 質量 標準価格
Model Capacity Φd B1 Motor Mass Price(jpy)
ADS-250B-DD 15m3/h 585 687 700 267 250 0.2kw 100kg 968,000
300B 25m3/h 655 729 750 318 300 0.2kw 132kg 1,312,000
500B 40m3/h 655 865 750 318 450 0.4kw 180kg 1,625,000
600B 50m3/h 655 1057 750 318 600 0.4kw 200kg 1,845,000
800B 75m3/h 930 1000 850 400 630 0.4kw 300kg 2,156,000
900B 90m3/h 828 1270 850 406 830 0.4kw 382kg 2,594,000
1100B 105m3/h 1150 1000 1100 500 680 0.75kw 450kg 2,906,000
1200B 125m3/h 1150 1150 1100 500 830 0.75kw 550kg 3,344,000

上記価格は税別表記です
品質向上の為寸法・規格等は予告無く変更する事があります

大型ドラム磁選機の製作例 Production example of large drum magnetic separator

  •   型式:ADS-7200BDD-PGC
      ドラム径:610φ ドラム長:1670
      質量:約1700kg ドラム磁束密度:1300G
      拡大写真へ

  •     組立中写真
        駆動部:200V-2.2KW 参考処理量:500t/h
        拡大写真へ

  •    外 形 寸 法
       用途:大型穀類受け入れプラント向け
       拡大写真へ

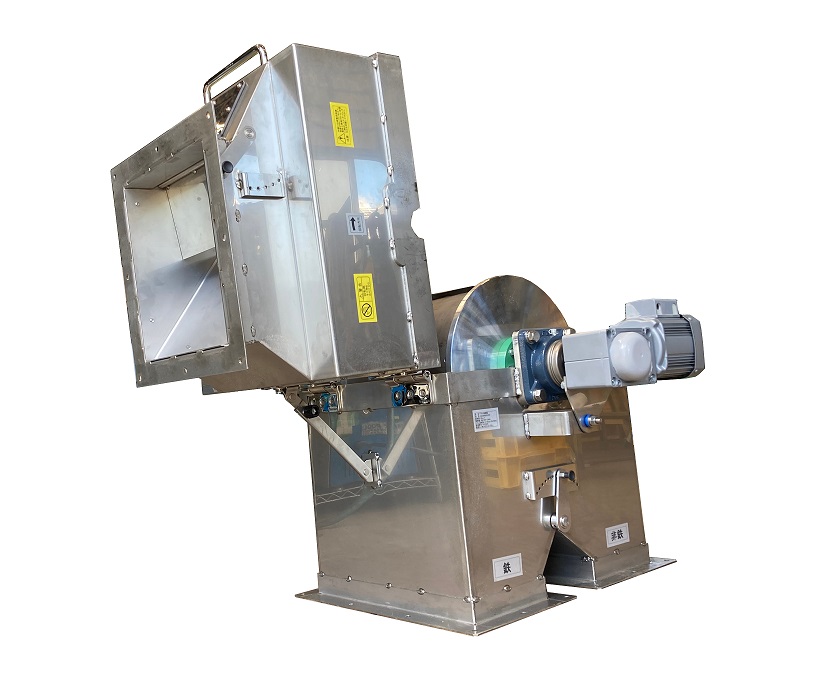

ショットブラスト材用(ジルコニア)ドラム磁選機の製作例 Shot blast drum magnetic separator(Zirconia)

  •   型式:ADS300BSUS5H
      ドラム径:318.5φ ドラム長:300mm
      質量:約110kg ドラム磁束密度:4000-5000G
      拡大写真へ

  •     処理量:5~10m3/h max-30m3/h
        駆動部:3相200V-0.2KW
        拡大写真へ

  •   用途:ショットブラスト材対応
      内部の清掃やメンテナンス対応でケースを
      開閉式に設計しました
      拡大写真へ

小型・高磁力ドラム磁選機(4,500G)の製作例 ステンレスが良く取れる

  • 代替画像

    ADS2230BS(振動フィーダー付)
    写真の拡大

    動画で確認

  • 代替画像

    小型・高磁力0.45T/4,500G
    ドラム:220Φ-300W有効
    処理量:約1~2m3/h
    電源:100V-300W
    質量:約120kg
    特徴:清掃が簡単
    用途:ミックスメタルの選別

  • 代替画像

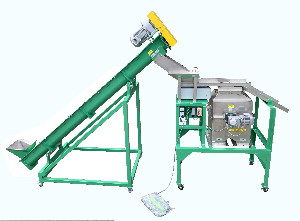

    スクリューコンベヤとドラム磁選機

    スクリュー型式:SCU-15300AIS
    ドラムBOX型式:ADSPR-300BS5H 振動フィーダ付
    ADS-300B(振動フィーダー付)

ADS2230BS2(4700G)

  • 代替画像

    ADS2230BS23(振動フィーダー付)
    質量:約130kg

  • 代替画像

    上記は破砕電線くずの」磁選

    この機械の詳細寸法は別途お問い合わせ下さい

  • 代替画像

    上記は破砕混合廃棄物の磁選

2段・3段式ドラム磁選機の場合

  • Wドラム2段式ドラム方式
    型式:ADS-250BW

  • ADS-300BW-DD 質量:270kg
    (2段ドラム式磁選機) テスト機
    高磁力3000Gドラム搭載

  • ADS-600B3
    (3段式ドラム磁選機)
    かなり細かな鉄まで取れる

粉砕チップから鉄を完璧に除去するならこのタイプをお勧め致します。
特殊磁選機例:Wドラム磁選機ボックスタイプ
上段左の写真は磁選効率UPの為にBOX内部にドラムを2台組み込んで有ります。上段ドラムで取り残した弱磁性体を下側の強力ドラムにより除去します。磁選効率は限りなく100%に近づきました。上段に標準型フェライト磁石搭載の永磁ドラムを組み込み、下段に強力ネオジュウム磁石を搭載しています。ドラムの回転を上下独立のインバーター制御盤を搭載し、磁選状態に合わせた回転調整が可能です。

ドラム磁選機の仕様: 駆動:3相200V-0.2KW×2台 ドラムサイズ:250φ×250L×2台 処理量:約15m3/h

質量:約250kg 最高ドラム表面磁束密度:2,950G(ガウス) ホッパー最上部:2,150H フレームサイズ:820×820

上部ホッパー:500×500 さらに完璧な磁選なら3段ドラムをどうぞ (非鉄金属に混ざってしまった鉄を取る)

テスト機(中央部):サンプルをご持参戴ければ無料で選別テストを行います。

簡易型設置フレームの製作例(ADS-3270H5)

  •   ドラム径:320Φ ドラム長:700 参考処理量:約50m3/h
       駆動部:3相200V-0.4KW(40rpm/60hz)
      全体質量:240kg
      上記の機種のドラム表面磁力は5,000G(0.5T)です。






  •         図面ダウンロード

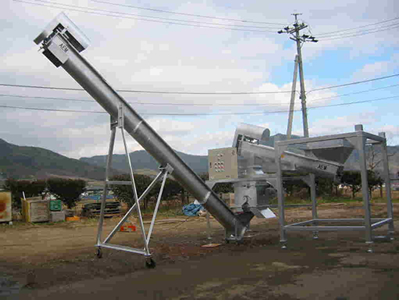

  • ドラム磁選機とスクリューコンベアーの合体例

  • ドラム磁選機への定量供給装置

①スクリューコンベアーにリサイクル原料を投入します
②ドラム磁選機に原料を定量供給します鉄分が除去されたリサイクル原料が
③5M傾斜スクリュウコンベアーより所定のホッパー内に投入されます。
今回の設備例は非鉄金属チップに混ざってしまった鉄分を分離してから材料を溶鉱炉へ送る前段階の設備です。
「設備仕様」
①定量供給スクリュー(型式:SCU-230-2M 設置角20°電源0.75KW 受けホッパー600□)
②ドラム磁選機BOXタイプ(型式:ADS-300B 電源0.2KW)
③急傾斜型スクリューコンベアー(型式:SCU-230-5M 設置角40°電源2.2KW 移動キャスター付き) 内部スクリュウは全て210Φを使用しています。
「総合能力仕様」今回の磁選が比重3程度の非鉄金属チップにて処理量約6t/h 全てインバーター可変装置付き
総合重量:約1.2t
特徴:ベルコン搬送と違いワークの帰りが無く床に原料がこぼれにくい・振動式原料供給機が無くても磁選機に原料を定量供給がスムースにできます。
納入先:自動車ボデー金型製造会社向け

超小型ドラム磁選機 型式:ADS-150B

  • <小さな磁選機>詳細内容

    小型でもしっかり磁選
    型式:ADS-150B**
    質量:45kg
    1000G/2500G/3500Gに対応します
    駆動部:100V-90W
    ドラム径:165φ
    ドラム巾:320mm
    ドラム回転数:24rpm
    連続処理量:約1.0m3/h

    <用途>
    粉体・粒体の少量磁選・砂・穀類(そば・麦・米・豆など)
    磁力選別の試験などに

特仕様高級機 大型ドラム磁選機(BOXタイプ) 型式:ADS-1800B

<鉄が良く取れる>ドラム表面磁束密度:Max 2,500G以上
外形:W1677*D1467*H1280(全max寸法値) 投入口:300*1200
ドラム径:610Φ ドラム長:1230 質量:約920kg 駆動部:0.75kw
大容量 処理量:約300m3/h(粉砕チップのデーター)標準価格:3,450,000
  • 駆動部側

  • 投入微調整ハンドル

  • 磁選調整側

高磁力10,000Gドラム磁選機

  • <小型磁選機> 動画はこちらになります
    型式:HM90G
    ドラム磁束度:10,000Gmax
    ドラム径:165φ-200L(マグネット有効巾120)
    ドラム駆動:100V-25W
    振動フィーダー:100V-40W
    全体質量:約60kg
    用途:粉体材料からの弱磁性体の除去
       (ステンレス粉の除去も可能)
